Alberto Vega - Lenguajes de Interfaz

Multiplicacion de dos numeros


.model small ;Modelo de memoria mas utilizado

.stack



.data        ;definición de datos(variables), donde se almacenara información

.code

   chr1  db ? ;primer digito

   chr2  db ? ;segundo digito

   chr3  db ? ;multiplo

   chr4  db ?

   r1    db ? ;resultado 1

   r2    db ? ;resultado 2

   r3    db ?

   r4    db ?

   ac    db 0 ;acarreo

   ac1   db 0

.startup

   ;cls

   mov ah,00h     ;Function(Set video mode)

   mov al,03      ;Mode 80x25 8x8 16

   int 10h        ;Interruption Video



   mov ah,01h     ;Function(character read) Guarda en AL

   int 21h        ;Interruption DOS functions

   sub al,30h     ;ajustamos valores

   mov chr1,al    ;[chr1].chr2 * chr3 = ac.r1.r2



   mov ah,01h     ;Function(character read) Guarda en AL

   int 21h        ;Interruption DOS functions

   sub al,30h     ;Ajustamos valores

   mov chr2,al    ;chr1.[chr2] * chr3 = ac.r1.r2



   mov ah,02h     ;Function(character to send to standard output)

   mov dl,'*'     ;Character to show

   int 21h



   mov ah,01h     ;Function(Read character) Guarda en AL

   int 21h        ;Interruption DOS Functions

   sub al,30h     ;Transform(0dec = 30hex)

   mov chr3,al    ;chr1.chr2 * [chr3] = ac.r1.r2



   mov ah,01h     ;Function(Read character) Guarda en AL

   int 21h        ;Interruption DOS Functions

   sub al,30h     ;Transform(0dec = 30hex)

   mov chr4,al    ;chr1.chr2 * [chr3] = ac.r1.r2



   mov ah,02h     ;Character to send to standar output

   mov dl,'='     ;

   int 21h        ;Interruption DOS functions



   ;Realizamos operaci?n



   mov al,chr4  ;unidad del segundo numero

   mov bl,chr2  ;unidad del primer numero

   mul bl       ;multiplicar

   mov ah,0     ;limpiamos ah0

   aam          ;separamos de hex a dec

   mov ac1,ah   ;decenas del primera multiplicacion

   mov r4,al    ;unidades del primera multiplicacion



   mov al,chr4  ;unidades del segundo numero

   mov bl,chr1  ;decentas del primer numero

   mul bl       ;multiplicar

   mov r3,al    ;movemos el resultado de la operacion a r3

   mov bl,ac1   ;movemos el acarreo a bl

   add r3,bl    ;sumamos resultado mas acarreo

   mov ah,00h   ;limpiamos ah por residuos

   mov al,r3    ;movemos el resultado de la suma a al

   aam          ;separamos  de hex a dec

   mov r3,al    ;guardamos unidades en r3

   mov ac1,ah   ;guardamos decenas en ac1







   mov al,chr3    ;al = chr3

   mov bl,chr2    ;bl = chr2

   mul bl         ;AL = chr3*chr2 (BL*AL)

   mov Ah,0h      ;

   AAM            ;ASCII Adjusment

   mov ac,AH      ;ac = AH (Acarreo)

   mov r2,AL      ;r2 = AL       (Unidad del resultado)



   mov al,chr3    ;AL = chr3

   mov bl,chr1    ;BL = chr1

   mul bl         ;AL = chr1*chr3 (BL*AL)

   mov r1,al      ;r1 = AL       (Decena del resultado)

   mov bl,ac      ;BL = Acarreo anterior

   add r1,bl      ;r1 = r1+ac (r1 + Acarreo)

   mov ah,00h     ;

   mov al,r1      ;AL = r1 (Asignaci?n para el ajust)

   AAM            ;ASCII Adjustment

   mov r1,al      ;r1 = AL

   mov ac,ah      ;ac = AH (Acarreo para la Centena del resultado)





   ;suma final

   ;R4 resulta ser las unidades de mul y no se toma en cuenta ya que se pasa entero





   mov ax,0000h   ;limpiamos ax



   mov al,r3      ;movemos el segundo resultado de la primera mult a al

   mov bl,r2      ;movemos primer resultado de la segunda mult a bl

   add al,bl      ;sumamos

   mov ah,00h     ;limpiamos ah

   aam            ;separamos hex a dec

   mov r3,al      ;r3 guarda las decenas del resultado final

   mov r2,ah      ;r2 se utiliza como nuevo acarreo



   mov ax,0000h   ;''''



   mov al,ac1     ;movemos el acarreo de la primera mult a al

   mov bl,r1      ;movemos segundo resultado de la segunda mult a bl

   add al,r2      ;sumamos el nuevo  acarreo de la suma anterior  a al

   add al,bl      ;sumamos al a bl

   mov ah,00h     ;limpiamos el registro ah

   aam            ;separamos de hex a dec

   mov r1,al      ;r1 guarda las centenas

   mov r2,ah      ;ah se sigue utilizando como acarreo



   mov al,r2      ;movemos el acarreo a al

   mov bl,ac      ;movemos ac a bl

   add al,bl      ;sumamos al a bl

   ;aam            ;separamos hex a dec

   mov ac,al      ;mov al a ac como nuestro acarreo final







   ;Mostramos resultado

   mov ah,02h

   mov dl,ac

   add dl,30h

   int 21h        ;Mostramos ac (millar)



   mov ah,02H

   mov dl,r1

   add dl,30h

   int 21h        ;Mostramos r1 (centena)







   mov ah,02H

   mov dl,r3

   add dl,30h

   int 21h        ;Mostramos r3 (decena)



   mov ah,02H

   mov dl,r4

   add dl,30h

   int 21h        ;unidad



.exit

end

Letrero con Offset


ORG 100H

INCLUDE 'EMU8086.INC'



.DATA

DATO DB 10,13,'lETRERO$',10,13



.CODE



MOV CX,4



COMIENZO:

    MOV DX, OFFSET DATO



    MOV AH,09

    INT 21H

    LOOP COMIENZO





RET

END

Letrero con lea


ORG 100H

INCLUDE 'EMU8086.INC'



.DATA

DATO DB 10,13,'lETRERO$',10,13



.CODE



MOV CX,4



COMIENZO:

    LEA DX, DATO



    MOV AH,09

    INT 21H

    LOOP COMIENZO





RET

Letrero con macro


ORG 100H

INCLUDE 'EMU8086.INC'



MOV CX,4



COMIENZO:

PRINTN 'LETRERO'



LOOP COMIENZO



RET

3 Ejemplos de Programas con Saltos


;Ejemplo 1

org 100h

mov    ax, 5        ; set ax to 5.

mov    bx, 2          ; set bx to 2.



 jmp    calc            ; go to 'calc'.

 back:  jmp stop      ; go to 'stop'.

calc:

add    ax, bx         ; add bx to ax.

jmp    back           ; go 'back'.

 stop:

 ret                   ; return to os


;Ejemplo 2

include 'emu8086.inc'

.MODEL SMALL

.STACK .DATA

num1 db 8

num2 db 8

msg1 db , 'NUMEROS IGUALES', '$'

msg2 db , 'NUMEROS 1 MAYOR', '$'

msg3 db , 'NUMEROS 2 MAYORES', '$'

 .code

main:

mov ax, @data

mov ds, ax

mov al, num1

cmp al, num2

jc Mayor2

jz igual

jnz Mayor1

. exit

 igual:

printn 'Los numeros son iguales'

jmp fin



 Mayor2:

printn 'Numero 2 es mayor'

 jmp fin

 Mayor1:

printn 'Numero 1 es mayor'

 jmp fin

 fin:

 END


;Ejemplo 3

include 'emu8086.inc'

.MODEL SMALL

.STACK

.DATA

    num1 db 8

    num2 db 8

    msg1 db , 'NUMEROS IGUALES', '$'

    msg2 db , 'NUMEROS 1 MAYOR', '$'

    msg3 db , 'NUMEROS 2 MAYORES', '$'

.code

    main:

    mov ax, @data

    mov ds, ax



    mov al, num1

    cmp al, num2



    jc Mayor2

    jz igual

    jnz Mayor1



.exit

igual:

    printn 'Los numeros son iguales'

    jmp fin

    ;mov ah, 09H

    ;lea dx,msg1

    ;int 21h

;.exit

Mayor2:

    printn 'Numero 2 es mayor'

    jmp fin

    ;mov ah,09H

    ;lea dx,msg1

    ;int 21h

;.exit

Mayor1:

    printn 'Numero 1 es mayor'

    jmp fin

    ;mov ah,09H

    ;lea dx,msg1

    ;int 21h

;.exit

fin:

END

2.1 Ensamblador (y ligador) a utilizar
2.2 Ciclos numéricos
2.3 Captura básica de cadenas
2.4 Comparación y prueba
2.5 Saltos
2.6 Ciclos condicionales
2.7 Incremento y decremento
2.8 Captura de cadenas con formato
2.9 Instrucciones aritméticas
2.10 Manipulación de la pila
2.11 Obtención de cadena con representación decimal
2.12 Instrucciones lógicas
2.13 Desplazamiento y rotación
2.14 Obtención de una cadena con la representación hexadecimal
2.15 Captura y almacenamiento de datos numéricos
2.16 Operaciones básicas sobre archivos de disco

Programa con modulo emu8086.inc

En esta ocasion pondre un programa que encontre con el modulo de emu8086.inc en donde dados dos numeros de alta, y un operador el programa realiza la operacion indicada con los numeros dados.

Link de consulta: https://www.programacion.com.py/escritorio/ensamblador/ejercicios-resueltos-en-ensamblador-8086

Sintaxis

org 100h ; inicio de programa

include 'emu8086.inc' ;Incluye funciones de libreria emu8086

; DEFINE_SCAN_NUM

; DEFINE_PRINT_STRING

 DEFINE_PRINT_NUM

 DEFINE_PRINT_NUM_UNS

mov si, 0

mov al, 0

;Convertir primera cadena a numero

 cadAnum:

cmp cad1[si], "$"

 jz seguir

 mov bl, 10

 mul bl

sub cad1[si], '0'

 add al, cad1[si]

 inc si ;realiza un incremento

loop cadAnum ;

seguir:

mov aux1, al

;Convertir segunda cadena a numero

mov si, 0

mov al, 0

cadAnum2:

cmp cad3[si], "$"

 jz seguir2 ;Saltar si el resultado es cero

 mov bl, 10

 mul bl

sub cad3[si], '0'

 add al, cad3[si]

 inc si

loop cadAnum2

seguir2:

mov bl, al

mov al, aux1

;realizar operaciones normalmente teniendo ya los dos numeros decimales

cmp cad2, "-"

jz resta

cmp cad2, "+"

jz suma

cmp cad2, "*"

jz multi

cmp cad2, "/"

jz divi

resta:

sub al, bl

jmp fin

suma:

add al, bl

jmp fin

multi:

mul bl

jmp fin

divi:

div bl

jmp fin

fin:

mov bx, ax

mov ah,09

lea dx,msg

int 21h

mov ax, bx

call PRINT_NUM

ret

cad1 db "20$"

cad2 db "-"

cad3 db "2$"

aux1 db ?

aux2 dw ?

msg dw "El resultado es: $"

A diferencia del otro programa que había subido con anterioridad, la declaración de los datos en esta ocasión es al final del programa y la declaración de las funciones es al inicio del programa.

Una vez aclarado esto, les pondré la corrida del programa. Como pueden ver, damos de alta el numero 20 y el numero 2, así como el símbolo de resta para realizar esa operación.

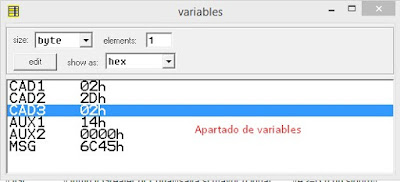

Dado de alta los siguientes datos, en la parte de corrida del programa podemos ver lo que es las variables que anteriormente habíamos declarado para ver los movimientos de esta a lo largo de la sintaxis.

Finalmente, aquí tenemos lo que es programa nos devuelve como mensaje final. A mi gusto, podríamos modificarlo para que nos muestre los números que se ingresaron y la operación seleccionada para que no solo nos lance el resultado sin ningún contexto.
